一體T8led燈管應急時間大于90分鐘內置電源結構特點及使用方法

一體 T8 LED 燈管（應急時間＞90 分鐘）的內置電源應急led燈管結構特點及使用方法

一、內置電源結構特點

一體化 T8 LED 應急燈管將 LED 光源、驅動電源與應急電源集成于同一燈管內，無需額外外接應急裝置，結構緊湊且安裝便捷。其內置電源的核心特點如下：

1. 電源模塊組成

2. 結構設計優勢

• 一體化集成：

• 電源模塊與燈管主體無縫結合，無需外接應急盒或復雜布線，節省安裝空間（尤其適合狹窄的天花板或支架環境）。

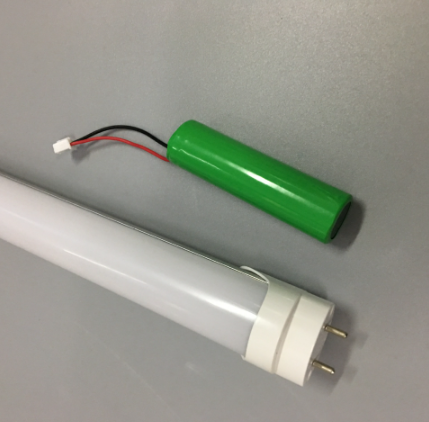

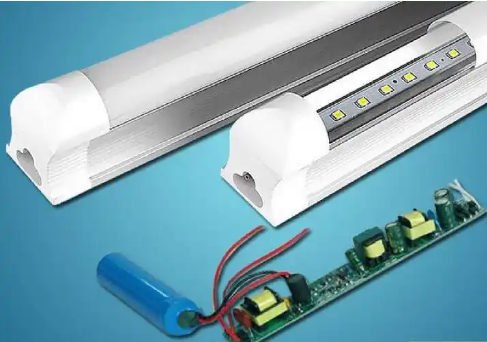

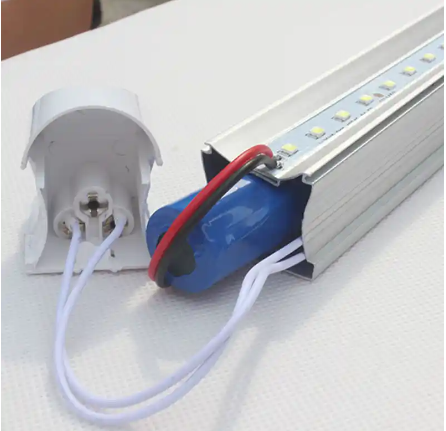

• 示例結構：燈管一端為電源腔（內置電池、驅動板），另一端為 LED 光源腔，中間通過鋁基板導熱連接。

• 高兼容性：

• 適配傳統 T8 支架（替換熒光燈管時無需改造支架），兼容電感鎮流器或電子鎮流器（需短接鎮流器，直接接入市電）。

• 散熱優化：

• 電源模塊采用鋁制外殼或?qū)峁枘z與燈管金屬支架連接，快速導出熱量，避免電池因高溫衰減（延長電池壽命至 3~5 年）。

• 消防認證適配：

• 符合 GB 17945-2010《消防應急照明和疏散指示系統》標準，應急啟動時間＜0.25 秒，滿足消防驗收要求。

•


二、使用方法與操作指南

1. 安裝前準備

• 確認參數匹配：

• 檢查燈管標注的額定功率（如 18W/20W）、應急時間（≥90 分鐘）、輸入電壓（AC 220V±10%）是否符合使用場景需求。

• 確認支架類型：傳統 T8 支架需拆除原有鎮流器和啟輝器，將市電火線（L）、零線（N）直接接入燈管兩端的電極（具體見燈管接線圖）。

• 測試應急功能：

• 安裝前先接通市電，觀察燈管是否正常點亮（主電源模式）；

• 斷開市電，燈管應立即切換至應急模式（LED 光源點亮），用計時器測量應急照明時間是否≥90 分鐘。

2. 安裝步驟

• 傳統支架改造（以電感鎮流器為例）：

1. 切斷電源，拆除原熒光燈管、鎮流器和啟輝器；

2. 短接支架兩端的接線端子（原鎮流器輸入端），將市電火線（L）接一端端子，零線（N）接另一端端子；

3. 插入一體化應急 LED 燈管，確保兩端電極與支架端子接觸良好；

4. 接通電源，測試主電源和應急模式是否正常。

• 新型支架安裝：

• 直接替換普通 LED 燈管，無需改造，燈管兩端電極對應接入支架的 L 和 N 端子（部分支架支持雙端供電，需確認接線極性）。

3. 日常使用與維護

• 主電源模式：

• 市電正常時，燈管作為普通 LED 燈使用，亮度由主電源驅動（如 4000K 白光，照度≥300lux）。

• 應急模式：

• 停電后自動觸發，亮度通常為正常模式的 30%~50%（如 5W 應急功率），確保疏散照明需求。

• 定期維護：

1. 每月測試：斷開市電，檢查應急燈是否正常點亮，應急時間是否達標（不足時需充電或更換電池）；

2. 清潔保養：用干布擦拭燈管表面灰塵，避免散熱孔堵塞導致電源模塊過熱；

3. 電池更換：鎳鎘電池壽命約 3 年，鋰離子電池約 5 年，到期后需由專業人員打開燈管電源腔更換（注意正負極方向）。




4. 注意事項

• 禁止過載：?jiǎn)沃艄茴~定功率固定（如 18W），避免接入超過其負載的電路。

• 環境限制：

• 工作溫度：-10℃~50℃（低溫環境可能導致電池容量下降，應急時間縮短）；

• 濕度：≤95% RH（無冷凝），避免電源模塊受潮短路。

• 消防聯動：

• 若需接入火災報警系統，需通過外置控制模塊（如中繼器）連接燈管的應急觸發信號（通常為干接點輸入），火災時強制點亮應急燈。

三、典型應用場景

• 公共建筑：醫院走廊、學校樓梯間、商場通道，滿足消防應急照明要求，兼顧日常照明節能。

• 工業場景：工廠車間、倉庫，應對突發停電，避免因黑暗導致的生產安全事故。

• 商業場所：超市、寫字樓地下室，減少常明燈能耗，同時保障疏散安全。

四、故障排查與解決

總結

一體化 T8 LED 應急燈管通過內置電源模塊實現 “照明 + 應急” 二合一功能，結構緊湊、安裝便捷、應急可靠，適合對消防安全和節能要求高的場景。使用時需注意安裝規范、定期維護電池狀態，并根據環境溫度調整使用預期。若需大規模部署，建議選擇通過國家 3C 認證的產品，確保符合消防標準。
