分體式T5led燈管規格,T5led燈管尺寸LT-T5-120-2835系列分體式T5led燈管規格,T5led燈管尺寸LT-T5-120-2835系列分體式T5led燈管規格也有多種,T5led燈管尺寸LT-T5-120-2835系列，T5led燈管規格與普通燈管規格基本一致的，便于直接替換。分體式直徑是16mm，管徑比較細。限于內部空間位置不大，電源沒有放置的地方，因此一般采用將電源貼片于led燈板之上，電源一般做的比較小，電壓的寬窄幅度也比較小。大約在200-265v之間。如果有其他特殊要求建議采用T6led燈管來實現比較好。
T5led燈管尺寸規格有：60cm、120cm、150cm等；
T5led燈管規格按照外形分為分體式和一體式led燈管，分體式可以直接替換老式T5日光燈管即早期的熒光燈管。
T5led燈管規格 按照功率分為6w，12w，20w，對應熒光燈管為14w、28w和36w
T5led燈管規格 按照電源分：內置與外置電源，由于體積小，內置電源采用線性電源，電壓范圍170-265v，外置電源可以采用隔離電源，由于功率小，甚至可以實現一個電源帶動3支 T5led燈管。如果是一體化 T5led燈管規格 ，那么電源可以內置，隔離非隔離電源均可以使用。
T5led燈管規格 按照堵頭，采用統一堵頭，堵頭型號為G5.3 即針與針之間距離為5.3mm
T5led燈管尺寸直徑：16mm
T5 led燈管尺寸，一體化T5led燈管長度有0.6米，0.9米，1.2米，1.5米
T5led燈管規格按照燈珠分為3014與2835燈珠，光效達到80-90lm/w
功率有：9W、10W、16W等 LED燈管尺寸常用規格：φ16MM*549MM （60cm 燈管）φ16MM*849MM （90cm 燈管）φ16MM*1149MM（120cm 燈管）φ16MM*1449MM（150cm 燈管）
管材：采用半塑膠半鋁材，鋁材為型材。長度和直徑規格符合國際標準，便于替換老T5燈管規格
朗特照明T5 led燈管規格有：分體式9w 16w 22w，電源內置，一體式T5 led燈管規格：9w 12w 18w 22w 25w，一般采用鋁材散熱，原支架通用，尺寸也與普通玻璃熒光燈一樣。不需要鎮流器。分內置和外置電源。內置電源體積小，參數不及外置電源好
T5led燈管規格具體尺寸見下圖，T5 led燈管堵頭規格是G5.3
T5一體化規格分多鐘，因為自身帶支架，所以安裝方式靈活，基本長度有0.3米、0.6米、0.9米、1.2米、1.5米
附件有，3芯插頭，配2個卡扣，用于安裝。外形款式有多種。有些體積大些，有些小一些。
材質有，鋁塑的和全塑的。全塑用于做防水系列l(wèi)ed燈管
鋁塑有透明燈罩和乳白燈罩
鋁材有全鋁和噴漆鋁材，可以選用
分體T5鋁材一般是全鋁的，沒有塑膠管
根據外形不同，主要是鋁型材不同，鋁的重量也有差別
根據用戶要求，可以做成不同電壓規格的T5led燈管，交流電：從85v到277v，305v-389v 可以做成交流可控硅調光的
直流電：從12v，24v，36v，48v，可以做成直流調光的
不同色溫規格，色溫從2500k-10000k， 電源規格：隔離與非隔離規格，一般分體的，電源外置，一體的，電源內置， 光效規格：100-130lm/W
長度規格：分體的燈管尺寸長度小于一體化長度尺寸。隨著工藝的進步，目前已經可以采取T8燈管來做。便于將電源內置。也能滿足T5的支架，由于管子變大，對散熱也大大有利，延長了燈管使用壽命。又由于T8燈管大批量生產，成本較低。將次方法用于T5，使生產成本也隨之降低。
線性電源主回路的工作過程是輸入電源先經預穩壓電路進行初步交流穩壓后,通過主工作變壓器隔離整流變換成直流電源,再經過控制電路和單片微處理控制器的智能控制下對線性調整元件進行精細調節,使之輸出高精度的直流電壓源,
1、電源變壓器及整流:將380V的交流電變換成所需的直流電；
2、預穩壓電路:采用繼電器元件或可控硅元件對輸入的交流或直流電壓進行預調整和初步穩壓,從 而降低線性調整元件的功耗,提高工作效率.并確保輸出電壓源高精度和高穩定；
3、線性調整元件:對濾波后的直流電壓進行精細調整,使輸入電壓達到所需要的值和精度要求；
4、濾波電路:對直流電源的脈動波,干擾,噪聲進行最大限度的阻止,和吸收,從而保證直流電源的輸出電壓低紋波、低噪聲、低干擾；
5、單片機控制系統:單片微處理控制器對檢測到的各種信號進行比較、判斷、計算、分析等處理后,再發出相應的控制指令使直流穩壓電源整體穩壓系統工作正常、可靠、協調；
6、輔助電源及基準電壓源:為直流穩壓系統提供高精度的基準電壓源及電子電路工作所需要的電源；
線性電源技術很成熟，制作成本較低，可以達到很高的穩定度，波紋較小，自身的干擾和噪聲都比較小，但因為工作在工頻(50Hz),變壓器的體積比較大,效率偏低(一般滿載工作的效率只有80%左右)整體體積較大，顯得較笨重.且輸入電壓范圍要求高；而開關電源是工作的高頻狀態,變壓器的體積比較小,相對比較輕便,但是輸出紋波較線性電源要大,但因結構簡單,成本低,效率高

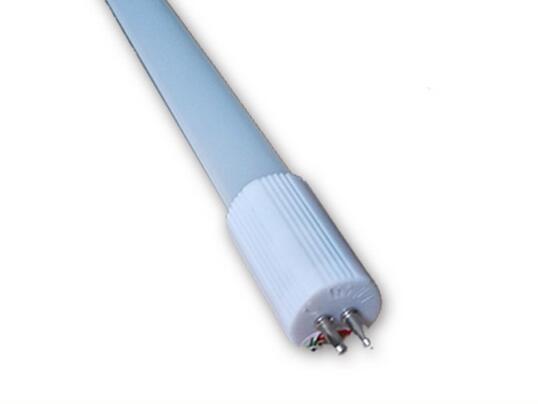

分體式T5led燈管外形
分體式T5led燈管具體尺寸規格
T5led燈管規格,由于分體式直徑太細，只有16mm，無法將電源裝入管內，特別是做大功率燈管和做過各種認證的T5led燈管，因為T5日光燈支架大量存在。那么如何解決這個問題呢？T8轉T5led燈管便誕生了。規格有，0.6米、0.9米、1.2米、1.5米
T8轉T5led燈管尺寸，0.6米 對應尺寸 549*26 0.9米對應尺寸 849*26 1.2米對應尺寸 1149*26 1.5米對應尺寸 1149*26
分體式T5led燈管用T8代替，即T8轉T5型
分體式T5led燈管包裝結構圖型
分體式T5 led燈管安裝應用
